二級路由器下服務器的映射
2016/08/30 15:58
最近在學習workerman框架，雖然也在看手冊，但找到些好玩兒的會增強自己學習的主動性。所以就尋思著如何將自己制作的東西分享給朋友，也就是怎么把本地搭建的服務映射到外網。所以今天做下筆記，以便在成長路上留下一抹印記。
我的家還算大，書房跟 客廳路由器的位置比較遠，所以采用兩級路由器的方式組網，用文本表示一下組網的線路結構吧。
光貓LAN口->路由器A WAN口 | 路由器A LAN口->路由器B WAN口 | 路由器B LAN口->centos服務器。其中路由器A負責撥號上網。
先來想想如果想在有internet的地方訪問到本地centos服務器的訪問鏈：
-
通過公網地址訪問到路由器A的WAN口。所以你必須保證自己家的網絡運營商給你分配的是一個公網地址，隨著上網用戶的增減，IPv4的IP地址緊張，現在運營商的普遍做法是在用戶沒要求的時候給用戶分配一個內網地址,如10.XXX.XXX.XXX 這樣的地址。你會發現百度‘IP地址’所顯示的地址和路由器A的WAN口地址不一樣。這時候你需要跟運營商溝通，說你需要公網地址。
-

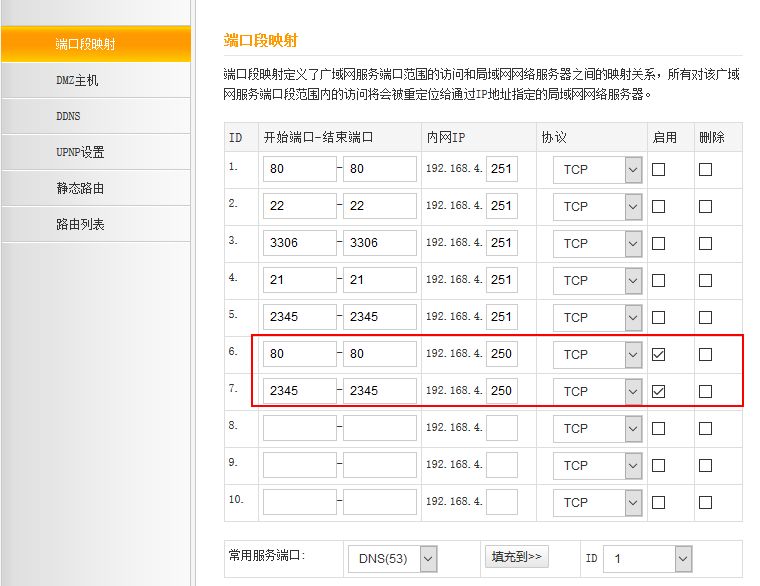

如果運營商給你改成了公網地址，事情就可以進行下去了。把路由器A給路由器B分配的IP地址映射出去，插一句：路由器B的上網方式你要設置成靜態獲取一個路由器的IP地址。操作路由器A在管理頁面里，找到功能如“虛擬服務器”或者“端口段映射”（具體看所屬品牌路由器上有什么對應的功能名稱），把路由器B的WAN口地址做映射，端口填寫你服務器對外提供服務的端口，我開的是一個apache（端口80）和一個worker（端口2345）。路由器映射設置如下圖：
-

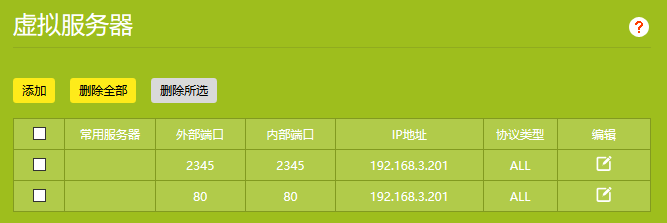

這樣通過公網就可以訪問到路由器B的WAN口了。接下來把路由器B下掛的服務器地址映射出去。如下圖（騰達）：
-
這樣就可以在瀏覽器中通過公網地址訪問到你的服務器了。
-
瀏覽器輸入公網地址如：60.223.XX.XX ，插一句：有的用戶80端口會被服務商屏蔽，如果被屏蔽請修改為一個10000以上的端口去把服務器的apache映射出去，當然這里也需要在服務器中改apache配置文件里的服務端口。
在服務器上開啟wokerman，start.php如下：
<?php
use Workerman\Worker;
require_once './Workerman/Autoloader.php';
// 創建一個Worker監聽2345端口，使用websocket協議通訊
$ws_worker = new Worker("websocket://0.0.0.0:2345");
$ws_worker->onConnect = function($connection)use($ws_worker){
echo $connection->id."\n";
};
function send($ws_worker,$data){
foreach($ws_worker->connections as $connection)
{
$connection->send($data);
}
}
$ws_worker->onMessage = function($connection,$data)use($ws_worker)
{
send($ws_worker,$data);
};
// 運行worker
Worker::runAll();3.在服務器的apache服務中（默認路徑：/var/www/html）上傳一個index.html網頁，一定要注意填寫正確的地址即你的公網地址，我源碼中用60.223.XX.XX表示了。
源碼如下：
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
<meta name="viewport" content="width=device-width, initial-scale=1,user-scalable=no">
<style>
body{ font-size:16px; line-height:1.8; width:900px; margin:auto;padding: 60px 0}
*{ margin:0; padding:0;}
#show{
width: 200px;border: 1px solid black;margin: 10px;display: inline-block;height: 29px;
}
input{
height: 29px;line-height: 29px;padding-left: 10px;width: 200px;
}
</style>
</head>
<body>
<div>輸入:<input type="text" id="content" /><button onclick="sendText()" type="submit">測試</button></div>
<div>記錄:<span id="show"></span></div>
<script type="text/javascript">
//使用websocket協議
ws = new WebSocket("ws://60.223.XX.XX:2345");
ws.onopen = function(){
ws.send('即時聊天@xie');
};
ws.onmessage = function(e){
document.getElementById('show').innerHTML = e.data;
};
ws.onclose = function(e) {
alert('WebSocketClosed!');
};
//測試按鈕發送文本框內容
function sendText(){
var content = document.getElementById('content').value;
if(content!=''){
ws.send(document.getElementById('content').value);
document.getElementById('content').value='';
}
};
</script>
</body>

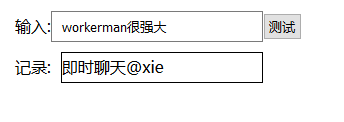

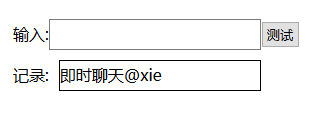

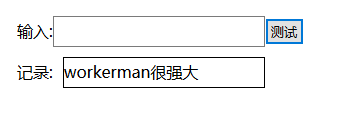

</html>4.打開瀏覽器輸入公網地址，截圖如下：
題外話：
我為什么要這樣折騰？
前幾天從朋友家拿了個他一腳踹開的電腦，配置一般。我就尋思的在家自己搭建個服務器學習。就順過來了，拿回來第一件事就是用U盤裝centos無圖形界面，安裝還算順利，唯一要注意的是引導程序別安裝在U盤上，不然，拔了U盤centos啟動不了。
有花生殼的朋友還可以在路由器A上開啟DDNS，這樣通過訪問花生殼提供的免費域名就可以了，不用再輸入那個公網地址，具體我想大家應該會操作吧，只是簡單的登錄一下花生殼就行。
一定要注意centos的防火墻設置，把2345和80端口開了。
我這樣折騰以后，只要開著那個服務器和路由器就相當于我有了一個隨時可以遠程玩兒弄的服務器。
我是新手，老司機們不要笑啊。
